不同的3D打印过程有不同的功能和设计限制。下面我们将讨论适用于所有3D打印过程的关键设计注意事项。

在设计3D打印时，任何东西都可以在数字画布上以3D“绘制”，但并非所有东西都可以3D打印，因为每个3D打印过程都有其自身的局限性。

01.悬垂

所有3D打印过程逐层构建手板。材料不能沉积在稀薄的空气中，所以每一层都必须打印在一些下划线材料上。

悬垂是模型中部分受下面图层支撑或根本不受支撑的区域。在不需要支撑材料的情况下，每台打印机可以产生的角度都有限制。例如，对于FDM和SLA，该角度约为45°。

限制模型的悬垂是一个很好的做法。

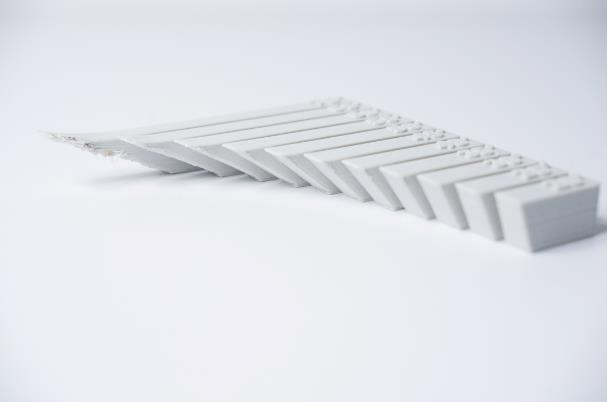

△增加角度对FDM打印的垂悬质量的影响

02.壁厚

设计3D打印零件时，要记住的第二件事是壁厚。

例如，假设你是一名工程师，以设计悬挂式滑翔机为生。你想出了一个伟大的新设计，你决定将其缩小以进行3D打印以进行测试。3D建模程序允许您对机翼的帆布进行建模，但在尝试3D打印时会遇到问题，因为其厚度非常小。

作为一个好习惯，请始终为您的模型增加厚度

03.翘曲

在设计3D模型时，3D打印所用的材料会发生物理变化：它们被熔化、烧结或用激光扫描并固化。

材料的加热和冷却会导致零件在打印时变形。大而平的表面特别容易翘曲。

翘曲通常可以通过使用正确的机器校准，在零件与印刷床之间具有足够的表面附着力来避免。还有一个好的做法是避免使用大平面，并将圆角添加到3D模型中。

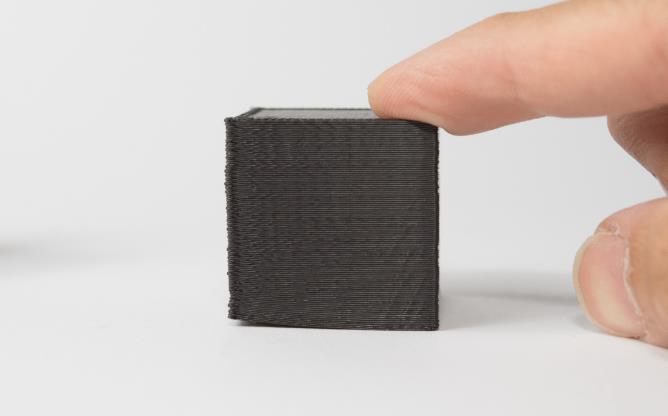

△褐色ABS显示左下角翘曲

04.细节程度

创建具有复杂细节的3D模型时，请务必记住每个3D打印过程可以打印的精度。

使用的工艺和材料将对打印速度和成本产生影响，因此确定最低打印精度是对模型至关重要的一项决策。

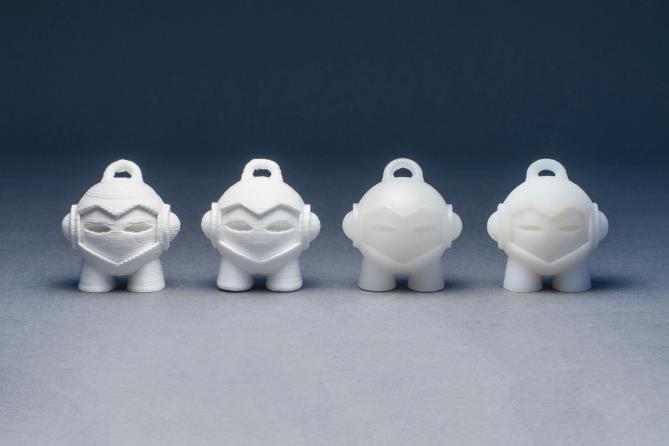

△使用200微米FDM、100微米FDM、SLA和材料喷射（从左到右）打印

经验总结：

1. 尽可能使用小于45°的角度避免设计中的悬垂。

2. 为你的模型设计尽量大于0.8毫米的壁厚。

3. 避免大平面，并使用圆角以避免翘曲。

4. 确定模型所需的最低精度，并相应地选择3D打印过程。
