目前，马来西亚科技大学和新加坡纽卡斯尔大学的研究人员正在开展一项研究，将菠萝叶纤维添加到聚乳酸（PLA）中，以开发新的环境友好型生物塑料。

目前，他们的研究已经取得了一定的成果，添加了菠萝叶纤维的PLA线材显示出一些机械性能的改善，同时也降低了密度，由此可以提升3D打印品的强度和重量比。

试验方法如下：

1、从泰国进口菠萝（其实购买泰国进口进来的菠萝）；

2、将菠萝叶切下来，并切成小块；

3、用杵和臼捣成碎末；

4、加入氢氧化钠溶液（碱液），对菠萝叶进行表面改性；

5、浸泡1小时后，取出菠萝叶，清洗干净；

6、用醋酸浸泡菠萝叶，进行中和；

7、将菠萝叶放入烤箱，烘干；

8、进一步粉碎菠萝叶。

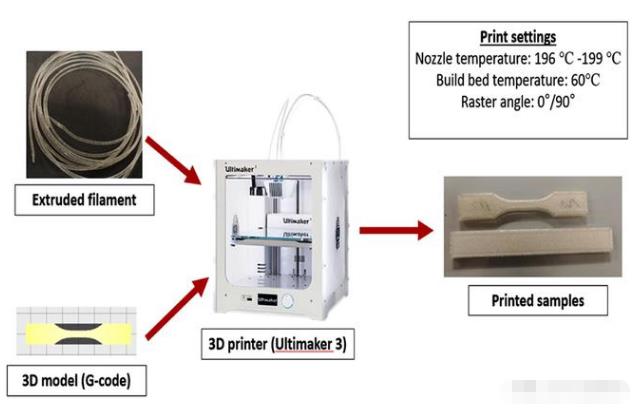

接着将未做碱化处理的菠萝叶和经过碱化处理的菠萝叶与PLA颗粒混合，送入挤出机中，分别制成线材。

随后，他们使用3种线材（纯PLA、添加菠萝叶的PLA线材PALF、添加碱化处理菠萝叶的PLA线材APALF）3D打印了狗骨头，进行了拉伸和弯曲强度等一系列测试。以及各种化学、热、结晶度和微观结构的分析。

结果如下

1、拉伸强度：PLA为29.5MPa、PALF为42.3MPa、APALF为42.9MPa。

2、弯曲强度：PLA为32.2MPa、PALF为48.5MPa、APALF为51.9MPa。

至于添加量，经过测试，菠萝叶纤维、碱化处理菠萝叶纤维的最佳添加都是3%。上述的拉伸强度和弯曲强度都是3%的添加量。

该文章转载于“白令三维”如果您发现本网站上有侵犯您的知识产权的内容，请与我们取得联系，我们会及时修改或删除
